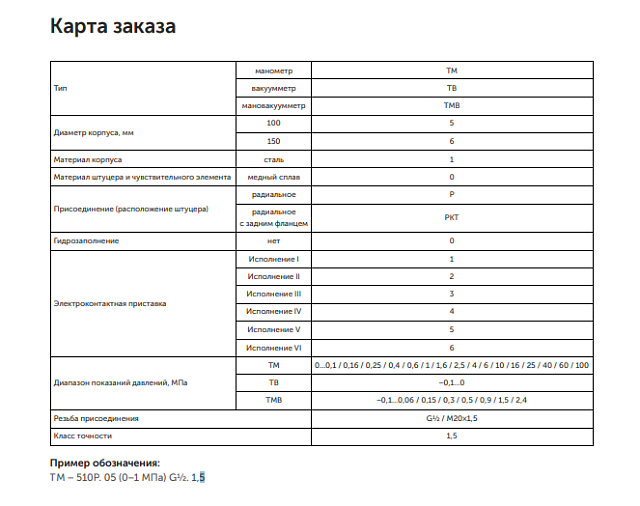

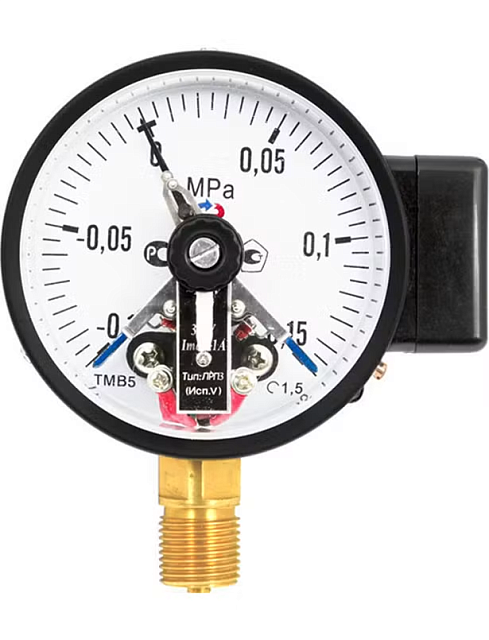

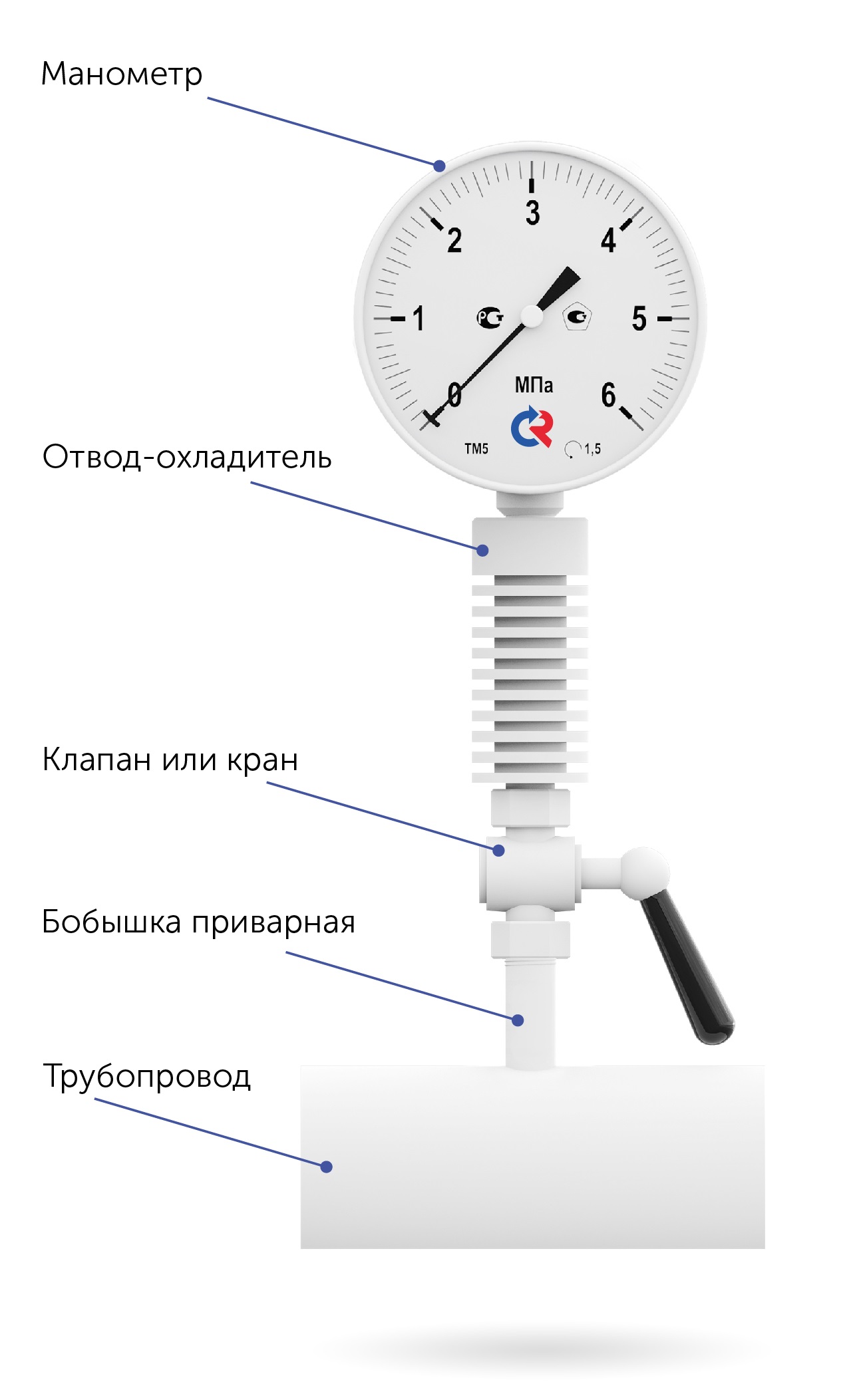

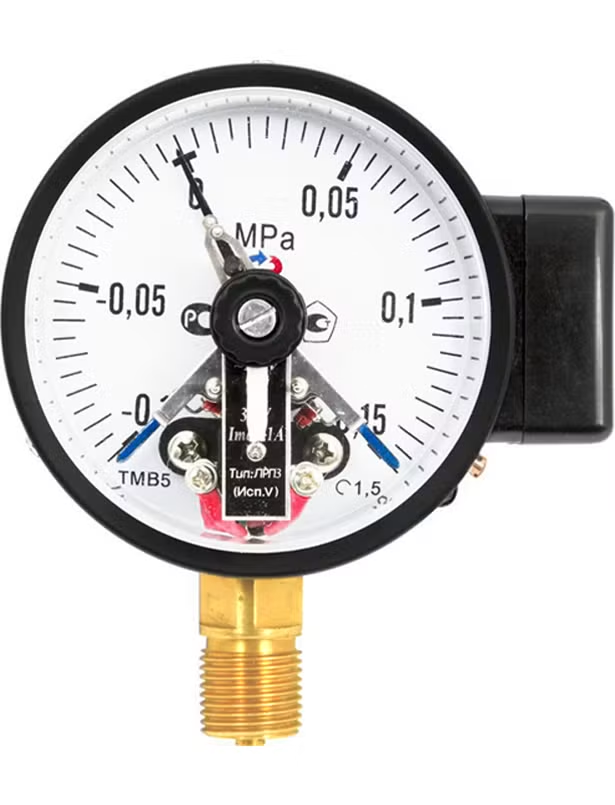

Надёжные показывающие приборы с электроконтактной группой для автоматического управления внешними цепями сигнализации, блокировки и регулирования технологических процессов при достижении заданного давления. Применяются в системах теплоснабжения, водоснабжения, вентиляции, компрессорных установках и машиностроении.
Ключевые особенности:
Электроконтактная приставка с магнитным поджатием контактов – серебряное покрытие обеспечивает высокую разрывную мощность (30 Вт / 50 В·А) и надёжное замыкание даже при вибрациях.
Шесть электрических исполнений (I–VI) – одноконтактные (ОЗ, ОР) и двухконтактные (ЛРПР, ЛЗПЗ, ЛРПЗ, ЛЗПР) схемы для любых задач сигнализации и управления.
Лёгкая настройка уставок – указатели на циферблате, устанавливаются вручную без специального инструмента.
Широкий диапазон измерений – избыточное давление до 100 МПа, вакуум, комбинированные шкалы.
Устойчивость к температурам – окружающая среда от –60 до +60 °C, измеряемая среда от –50 до +150 °C.
Унифицированное присоединение – радиальный штуцер с резьбой G½ или М20×1,5.
Доступная цена – базовая модель от 2 720 руб. с НДС.
Область применения:
Тепловые пункты, котельные, системы ГВС
Водоочистка и насосные станции
Вентиляция и кондиционирование
Машиностроение, гидравлические и пневматические системы
Компрессорное оборудование
| Параметр | Значение |
|---|---|
| Типы приборов | ТМ (избыточное), ТВ (вакуум), ТМВ (мановакуумметр) |
| Диаметр корпуса, мм | 100, 150 |
| Класс точности | 1,5 |
| Степень защиты | IP40 (корпус сталь 10, чёрный) |

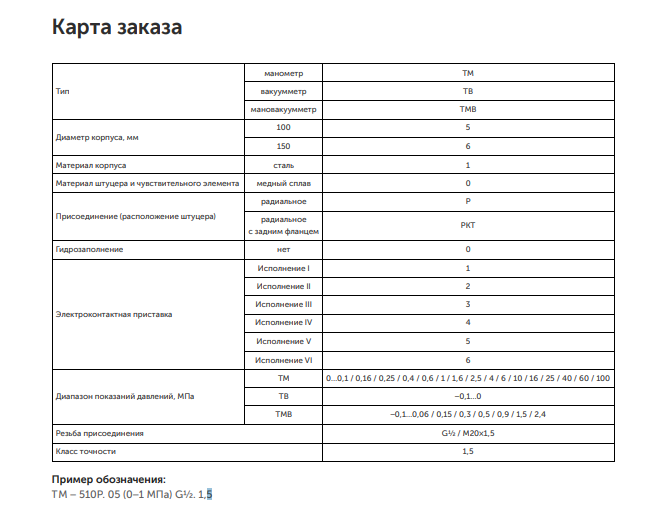

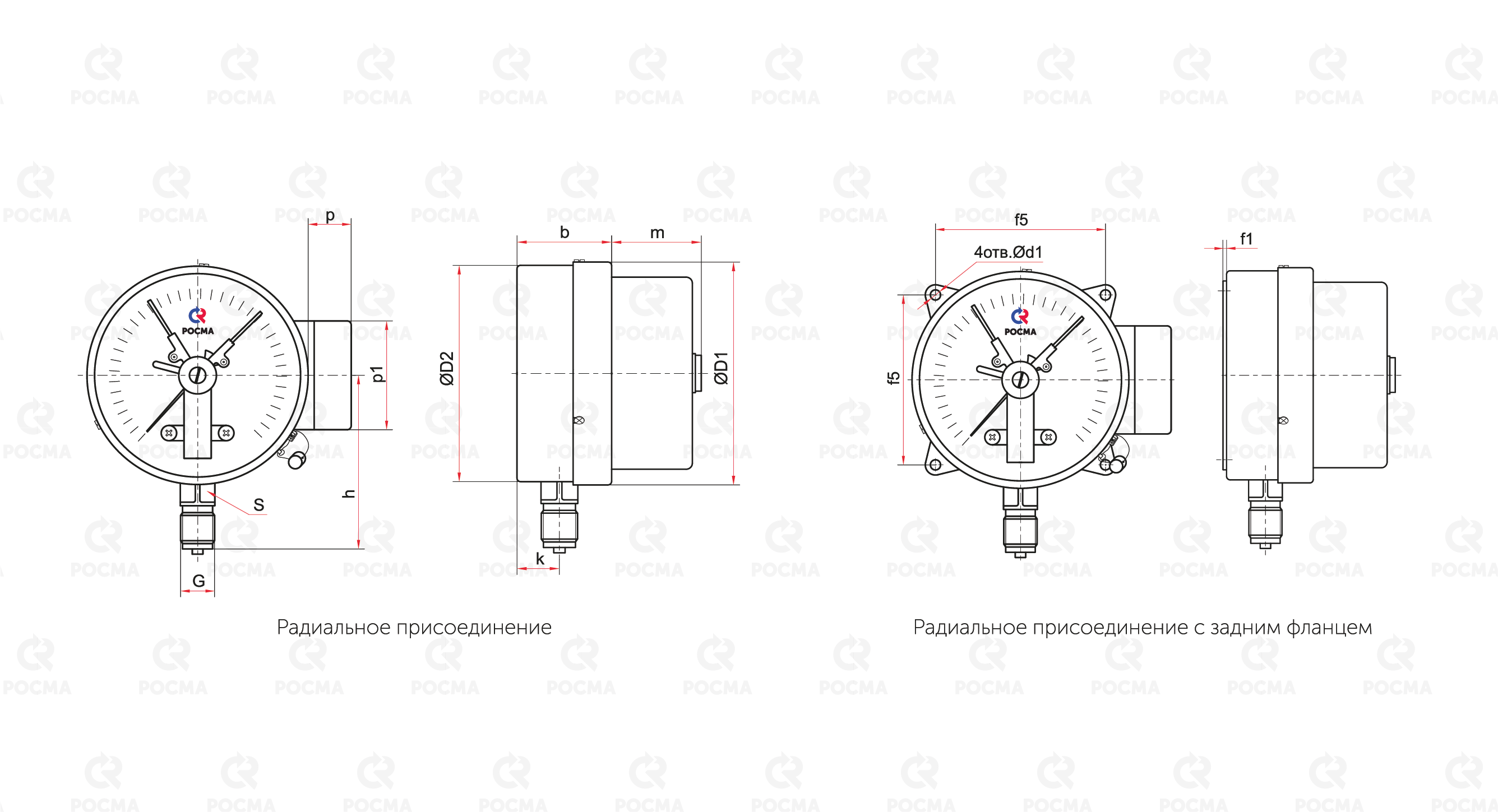

| Присоединение | радиальное, резьба G½ или М20×1,5 |
| Материал чувствительного элемента | медный сплав (для 100 МПа – сталь 38ХМ) |
| Материал трибко-секторного механизма | медный сплав |
| Материал штуцера | медный сплав (100 МПа – сталь 30 с никелевым покрытием) |
| Корпус / кольцо | сталь 10, чёрное покрытие |
| Стекло | органическое |
| Циферблат | алюминий, шкала чёрная на белом фоне |
| Подключение электрическое | через клеммную коробку сбоку на корпусе |
| Макс. напряжение коммутации | –220 В, ~380 В |
| Макс. ток | 1 А |
| Разрывная мощность контактов | 30 Вт / 50 В·А |
| Тип контактов | магнитное поджатие, серебряное покрытие |
| Погрешность срабатывания ЭКГ | ±4 % от диапазона |
| Температура измеряемой среды | –50…+150 °C |
| Температура окружающей среды | –60…+60 °C |
| Межповерочный интервал | 2 года |
| Климатическое исполнение | УХЛ категории 3.1, группа В3 |
ТМ (избыточное давление), МПа
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ (вакуум), МПа
–0,1…0 (только исполнения I, II, V)
ТМВ (мановакуумметр), МПа
–0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 (только исполнения I, II, V, VI)
| Исполнение | Тип контактов | Применяемость |
|---|---|---|
| I | ОЗ (один замыкающий) | ТМ, ТМВ |
| II | ОР (один размыкающий) | ТВ, ТМВ |
| III | ЛРПР (два размыкающих) | ТМ |
| IV | ЛЗПЗ (два замыкающих) | ТМ |
| V | ЛРПЗ (один размыкающий + один замыкающий) | ТМ, ТВ, ТМВ |
| VI | ЛЗПР (один замыкающий + один размыкающий) | ТМ, ТМВ |
| Тип | Диаметр, мм | Диапазон, МПа | Резьба | Присоединение | Цена, руб. |
|---|---|---|---|---|---|
| ТМ-510.05 | 100 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ или М20×1,5 | радиальное | 2 720 |
| ТМ-510.05 | 100 | 0…16 / 25 / 40 / 60 | G½ или М20×1,5 | радиальное | 2 815 |
| ТМ-510.05 | 100 | 0…100 | G½ или М20×1,5 | радиальное | 4 285 |
| ТМ-610.05 | 150 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ или М20×1,5 | радиальное | 3 195 |
| ТМ-610.05 | 150 | 0…16 / 25 / 40 / 60 | G½ или М20×1,5 | радиальное | 3 420 |
| ТМ-610.05 | 150 | 0…100 | G½ или М20×1,5 | радиальное | 5 275 |
| Тип | Диаметр, мм | Диапазон, МПа | Резьба | Присоединение | Цена, руб. |
|---|---|---|---|---|---|
| ТВ-510.05 | 100 | –0,1…0 | G½ или М20×1,5 | радиальное | 2 815 |
| ТВ-610.05 | 150 | –0,1…0 | G½ или М20×1,5 | радиальное | 3 355 |
Только исполнения I, II, V
| Тип | Диаметр, мм | Диапазон, МПа | Резьба | Присоединение | Цена, руб. |
|---|---|---|---|---|---|
| ТМВ-510.05 | 100 | –0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ или М20×1,5 | радиальное | 2 815 |
| ТМВ-610.05 | 150 | –0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ или М20×1,5 | радиальное | 3 355 |
Только исполнения I, II, V, VI
| Наименование услуги | Тип прибора | Цена, руб. |
|---|---|---|
| Объединение с разделителем РМ (РМ-Н11, РМ-С10, РМ-В10, РМ-Х11, РМ-С21) | ТМ, ТВ, ТМВ | 230 |
| То же + рукав | ТМ, ТВ, ТМВ | 500 |
| Объединение с разделителем РМ-ФМ41 | ТМ | 310 |
| Объединение с разделителем РМ (РМ-М31, РМ-К11) | ТМ, ТМВ | 310 |
| Задний фланец (установка) для ТМ‑510.05 | ТМ (ТМВ)-510.05 | 175 |
| Задний фланец (установка) для ТМ‑610.05 | ТМ (ТМВ)-610.05 | 125 |
| Указатель рабочего давления (1 маркер) | ТМ, ТВ, ТМВ | 40 |
| Указатель рабочего давления (2 маркера) | ТМ, ТВ, ТМВ | 50 |
| Демпфер (внутренний) | ТМ, ТВ, ТМВ | 20 |
| Штуцер с резьбой NPT | ТМ, ТВ, ТМВ | +10% к цене |
| Индивидуальная шкала | ТМ, ТВ, ТМВ | +10% к цене |
| Свидетельство о поверке (нумерованный прибор) | ТМ, ТВ, ТМВ | 130 |
| Протокол поверки | ТМ, ТВ, ТМВ | 130 |
| Индивидуальный паспорт | ТМ, ТВ, ТМВ | 100 |
| Обезжиривание под кислород (с паспортом, знаком О₂) | ТМ, ТВ, ТМВ | 160 |
| Нанесение индивидуальных знаков на циферблат | ТМ, ТВ, ТМВ | 25 |
| Первичная заводская поверка | ТМ, ТВ, ТМВ | бесплатно |
| Периодическая поверка | ТМ, ТВ, ТМВ | 195 |
| Пломбировка (под заказ) | ТМ, ТВ, ТМВ | 25 |
| Ремонт (диапазон 0–1,6 МПа) | ТМ | от 315 |
| Ремонт (2,5–40 МПа) | ТМ | от 395 |
| Ремонт (60–100 МПа) | ТМ | от 410 |
| Ремонт | ТВ | от 410 |
| Ремонт | ТМВ | от 560 |
| Очистка от загрязнений (мазут, краска) | ТМ, ТВ, ТМВ | индивидуально |
Контакты с магнитным поджатием – в отличие от скользящих контактов, обеспечивают надёжное электрическое соединение при динамических нагрузках и вибрациях.
Большая разрывная мощность (до 50 В·А) – позволяют коммутировать цепи напрямую, без промежуточных реле.
Простота настройки – указатели уставок перемещаются вручную, не требуется специальный ключ.
Климатическое исполнение УХЛ 3.1 – работа в неотапливаемых помещениях и на открытом воздухе.
