Регулятор давления КПСР РА-В «до себя»

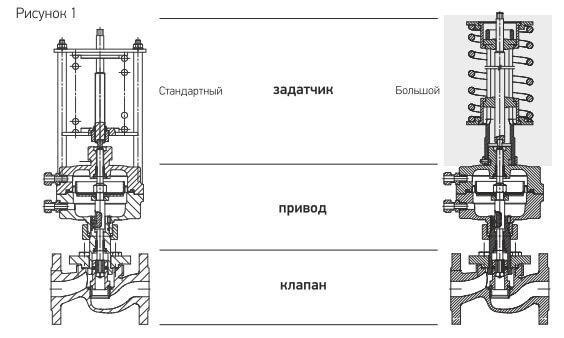

Регуляторы давления «до себя» (РА-В) поддерживают давление на входе в клапан. Превышение настроенного значения приводит к открытию затвора. При отсутствии давления регулятор полностью закроется, поэтому их называют «нормально закрытыми».
Преимущества:
- Высокая точность поддержания регулируемого параметра.
- Возможность смены диапазона регулирования непосредственно на объекте.
- Длительный срок эксплуатации без обслуживания.
- Отсутствие шума в процессе эксплуатации.
- Простота монтажа на объекте, т.к. регулятор поставляется полностью в сборе.
- Исключение случаев протечек по штоку за счёт его уникального уплотнения.
Номинальный диаметр: 15 — 200 мм
Основные характеристики
| Производитель | КПСР групп |
| Страна производитель | Беларусь |
| Рабочая среда | Газообразная среда, Воздух, Жидкая среда, Вода, Нефтепродукты, Дизельное топливо, Неагрессивная среда |
| Максимальное рабочее давление | 1.6 МПа |
| Тип присоединения | Фланцевое |
| Максимальная рабочая температура | 150 град. |
| Минимальная рабочая температура | 0 град. |
| Гарантийный срок | 24 мес |
Расширенная линейка диапазонов настройки давления
Представляем расширенную линейку регуляторов давления прямого действия, используемых в системах тепловодоснабжения. Обновленная линейка охватывает дополнительные диапазоны настройки давления и сочетает в себе высокую точность регулирования с простотой монтажа, что делает её хорошим решением для объектов различного масштаба — от жилых комплексов до крупных производственных предприятий.
Дополнительные диапазоны настройки давления позволяют более точно адаптировать оборудование к конкретным условиям эксплуатации. В зависимости от выбранного регулятора можно автоматически поддерживать давление/перепад давления на регулируемом участке трубопровода от 0,008 до 1,6 МПа.
Каждый диапазон имеет соответствующий цвет пружины. Подробные характеристики конкретных моделей можно посмотреть в руководствах по эксплуатации.
Диапазоны настройки давления для регуляторов РА-В и РА-Р (МПа)
| № диапазона | Мин. давление | Цвет пружины | Макс. давление |
|---|---|---|---|
| 0.1 | 0,01 | желтый | 0,06 |
| 0* | 0,01 | серый | 0,1 |
| 0.2 | 0,015 | серый | 0,12 |
| 1 | 0,04 | желтый | 0,16 |
| 1.1 | 0,05 | желтый | 0,25 |
| 2 | 0,1 | красный | 0,4 |
| 2.1 | 0,1 | серый | 0,5 |
| 3 | 0,3 | синий | 0,7 |
| 3.1 | 0,3 | серый | 1,1 |
| 4 | 0,6 | черный | 1,2 |
| 4.1 | 1,0 | черный | 1,6 |
* До Ду 50 мм — для регуляторов РА-В и РА-Р доступны все диапазоны, для больших диаметров уточняйте возможность применения.
Условная пропускная способность, Kvy, м³/ч
| Dn, мм | 0,16 | 0,25 | 0,40 | 0,63 | 1 | 1,6 | 2,5 | 4 | 6,3 | 10 | 16 | 20 | 25 | 32 | 40 | 63 | 100 | 125 | 160 | 250 | 280 | 360 | 450 | 630 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | – | – | – | – | – | – | – | – | |||||||||||||||||||
| 20 | – | – | – | – | |||||||||||||||||||||||
| 25 | – | – | – | – | – | ||||||||||||||||||||||
| 32 | – | – | – | ||||||||||||||||||||||||
| 40 | – | – | – | – | |||||||||||||||||||||||
| 50 | – | – | – | – | – | ||||||||||||||||||||||
| 65 | – | – | – | ||||||||||||||||||||||||
| 80 | – | – | – | ||||||||||||||||||||||||
| 100 | – | – | – | ||||||||||||||||||||||||
| 125 | – | – | – | ||||||||||||||||||||||||
| 150 | – | – | |||||||||||||||||||||||||
| 200 | – | – | – | – |
Примечание: пустые ячейки означают, что данная пропускная способность для указанного DN не применяется.

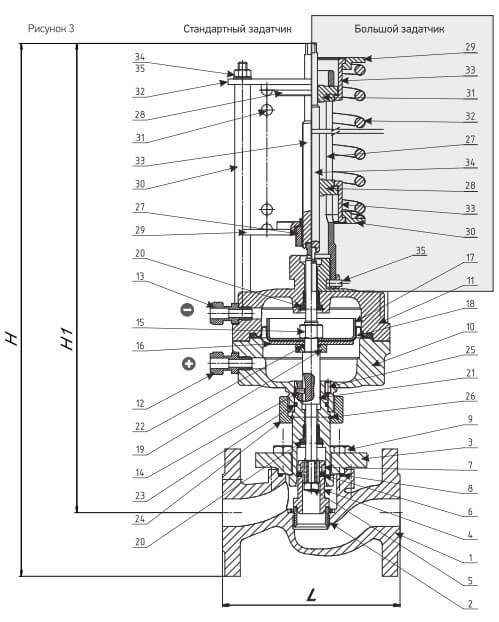

Масса и габариты
| Вид датчика | DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Строительная длина, L (мм) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| Строительная высота, H (мм) – Удлинённый | 605 | 620 | 649 | 671 | 682 | 696 | 715 | 732 | 789 | 831 | 1135 | 1200 | |
| Строительная высота, H1 (мм) – Удлинённый | 557 | 567 | 591 | 601 | 607 | 613 | 622 | 632 | 671 | 696 | 985 | 1027 | |
| Строительная высота, H* (мм) – Укороченный | 418 | 433 | 453 | 173 | 486 | 494 | 511 | 527 | 573 | 605 | – | – | |
| Строительная высота, H1* (мм) – Укороченный | 370 | 380 | 395 | 403 | 411 | 411 | 418 | 427 | 463 | 480 | – | – |
Присоединение к трубопроводу – фланцевое. Количество и диаметр отверстий фланцев в соответствии с ГОСТ 33259-2015 (исполнение В, тип 21).

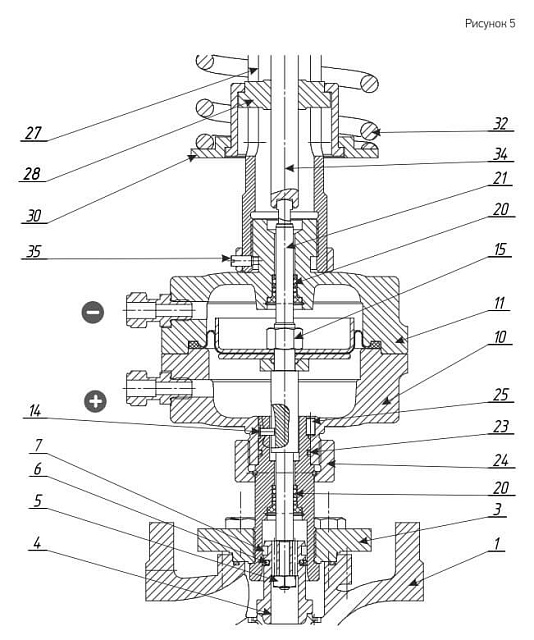

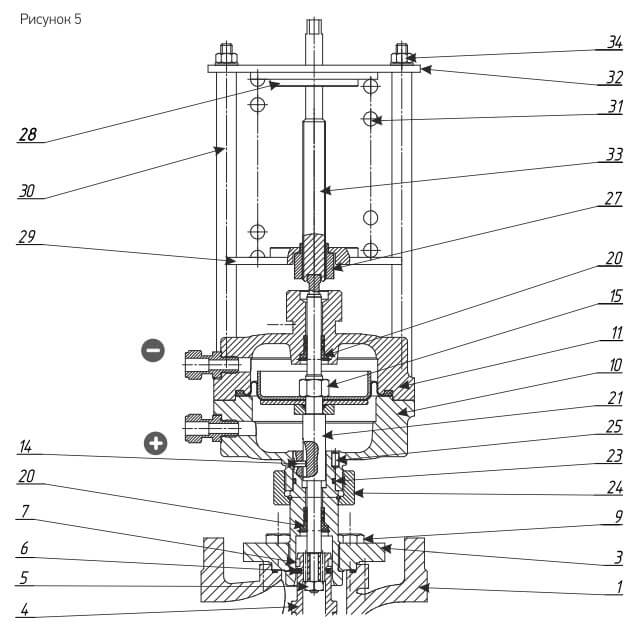

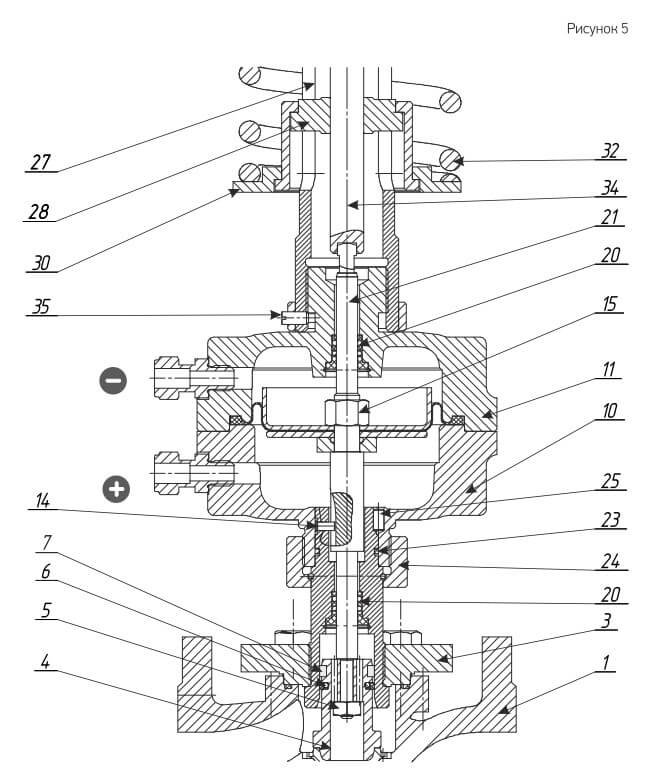

Применяемые материалы
| Элемент | Материал |
|---|---|
| Корпус | СЧ, ВЧ, Ст20Л |
| Мембранная коробка | Ст20 |
| Мембрана | EPDM, NBR |
| Плунжер | Ст45, Ст20х13, Ст40х13 |
| Седло | Ст45, Ст20х13, Ст40х13 |
| Пружина | Ст60С2А |
| Шток | Ст40х13 |
| Уплотнение в затворе | Ст95х18, резино-фторопластовое, NBR |

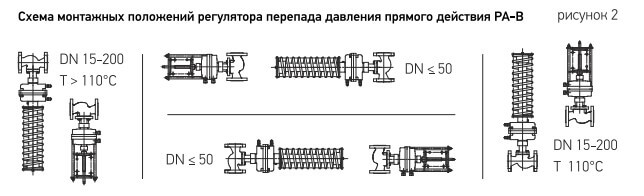

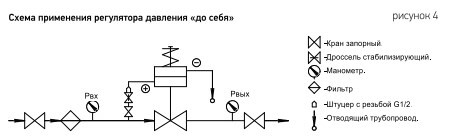

Размещение на трубопроводе
При температуре рабочей среды до 110°С регулятор разрешается устанавливать в любом положении. Допустимое отклонение от вертикали – 90°.
При температуре рабочей среды свыше 110°С, при диаметре более DN50 и при использовании пара в качестве рабочей среды регулятор устанавливать задатчиком вертикально вниз.
Если вы хотите подобрать оптимальное устройство или уточнить параметры, заполните и вышлите нам опросный лист, либо позвоните в отдел продаж.
