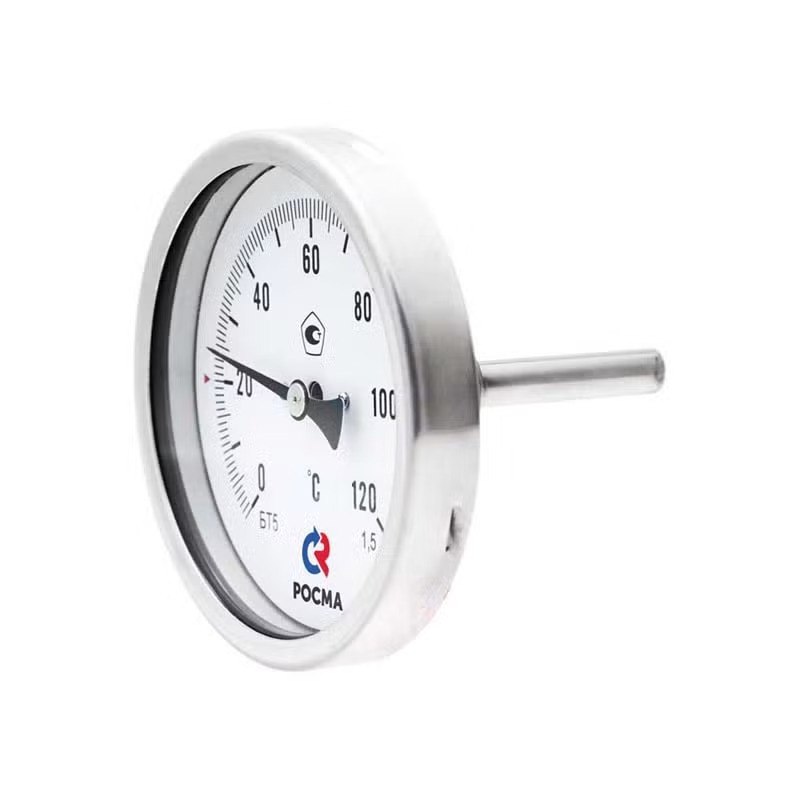

Высоконадёжный показывающий термометр для измерения температуры агрессивных жидких и газообразных сред в химической, нефтехимической промышленности, машиностроении и других отраслях, где требуется устойчивость к коррозии. Осевое (соосное) присоединение позволяет удобно считывать показания при монтаже на горизонтальных трубопроводах, когда ось прибора совпадает с направлением потока.
Термометры типа БТ работают на основе биметаллической спирали (чувствительный элемент), которая деформируется при изменении температуры. Спираль состоит из двух прочно соединённых металлических пластин с разными коэффициентами теплового расширения. Изгиб спирали через ось передаётся на стрелку, которая показывает текущую температуру на циферблате.
Коррозионностойкое исполнение – корпус и шток (погружная часть) из нержавеющей стали 08Х18Н10.
Осевое (осевое) присоединение – штуцер расположен соосно с корпусом, термометр монтируется параллельно трубопроводу («в линию»). Идеально для горизонтальных участков.
Степень защиты IP65 – пыленепроницаемый, защищён от водяных струй.
Минеральное стекло – устойчиво к царапинам и воздействию химических веществ, не мутнеет со временем.
Байонетное кольцо из нержавеющей стали – быстрое и надёжное крепление.
Широкая гамма длин погружной части – от 46 до 300 мм (стандарт), возможно изготовление до 1600 мм (шаг 50 мм) – под заказ.
Резьба присоединения на штоке – G½ или M20×1,5 (стандарт). Другие резьбы – под заказ.
Класс точности – базовый 1,5, опционально 1,0 (+10% к стоимости).
Циферблат – алюминиевый, чёрная шкала на белом фоне, хорошо читается.
| Параметр | Значение |
|---|---|
| Тип прибора | Биметаллический термометр |
| Исполнение | Осевое (шток и корпус на одной оси) |
| Диаметр корпуса, мм | 100 (БТ-51.220), 150/160 (БТ-71.220) |
| Класс точности | 1,5 (базовый); 1,0 (опция, +10%) |
| Диапазоны показаний, °C | –50…+50; –50…+100; –30…+50; 0…100; 0…120; 0…160; 0…200; 0…250; 0…350; 0…450 |
| Длина погружной части, мм | 46, 64, 100, 150, 200, 250, 300 (стандарт); до 1600 – под заказ |
| Материал корпуса и штока | Нержавеющая сталь 08Х18Н10 |
| Степень защиты | IP65 |
| Стекло | Минеральное |
| Резьба присоединения (на штоке) | G½ или M20×1,5 |
| Рабочее давление (на штоке) | 10 МПа |
| Диапазон рабочих температур окружающей среды | –60…+60 °C |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
Для работы в агрессивных средах или при высоком давлении рекомендуется использовать защитную гильзу из нержавеющей стали:
| Тип гильзы | Рабочее давление, МПа | Диаметр погружной части, мм | Примечание |
|---|---|---|---|
| Гильза из нержавеющей стали (серия 220) | 25 | 14 | Резьба G½, M20×1,5, M27×2 или NPT½ |
| Цельноточеная гильза (серия 220) | 60 | 16 | Резьба G½, M20×1,5 или NPT½ |
Гильза монтируется в трубопровод, а термометр устанавливается в гильзу. Это позволяет заменять прибор без остановки технологического процесса и защищает термометр от агрессивной среды и гидроударов.
| Длина погружной части L, мм | Цена с НДС, руб. |
|---|---|
| 46 | 1 485 |
| 64 | 1 640 |
| 100 | 1 750 |
| 150 | 1 910 |
| 200 | 2 060 |
| 250 | 2 120 |
| 300 | 2 200 |
| Опция | Цена, руб. |
|---|---|
| Гильза из нержавеющей стали (серия 220, L=46–300 мм) | от 930 до 1 200 |
| Цельноточеная гильза (до 60 МПа, L=46–300 мм) | от 3 730 до 6 940 |
| Указатель предельных значений (нержавеющая сталь) | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера) | 40 / 50 |
| Исполнение с классом точности 1,0 | +10% к цене прибора |
| Свидетельство о поверке (нумерованный прибор) | 130 |
| Протокол поверки | 130 |
| Индивидуальный паспорт | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт | от 170 |
Химическая промышленность (кислоты, щёлочи, растворы солей)
Нефтехимическая промышленность (агрессивные углеводороды, сероводородсодержащие среды)
Машиностроение (контроль температуры в ваннах, реакторах)
Энергетика (контроль температуры теплоносителя на агрессивных средах)
Пищевая и фармацевтическая промышленность (при использовании гильзы – для агрессивных моющих средств)
Полная коррозионная стойкость – все детали из нержавеющей стали.
Удобство считывания – осевое исполнение позволяет монтировать термометр «в линию» на горизонтальных трубопроводах, шкала расположена параллельно оси трубы.
Надёжная защита IP65 – можно использовать на открытом воздухе и в запылённых помещениях.
Гибкость комплектации – большой выбор длин погружной части, диапазонов температуры, опциональные гильзы под давление до 60 МПа.
Долгий межповерочный интервал (3 года) – снижение эксплуатационных расходов.
Минеральное стекло – не царапается, не желтеет, не мутнеет.
