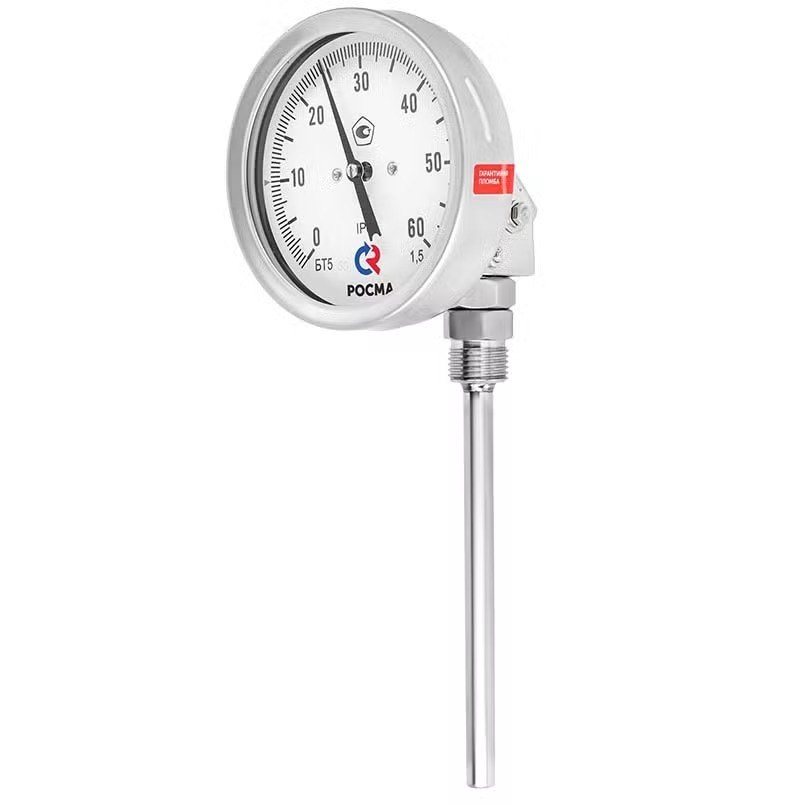

Современный показывающий термометр с поворотно-откидным (универсальным) корпусом для измерения температуры агрессивных жидкостей и газов в химической, нефтехимической промышленности, машиностроении и других отраслях. Уникальная возможность гидрозаполнения корпуса силиконом обеспечивает виброустойчивость, надёжность и долгий срок службы в самых тяжёлых условиях (вибрации, пульсации, перепады температур).
Биметаллическая спираль (чувствительный элемент) состоит из двух прочно соединённых металлических пластин с разными коэффициентами теплового расширения. При изменении температуры спираль изгибается и через ось поворачивает стрелку. Прибор не требует внешнего питания, работает полностью автономно.
Универсальное (поворотно-откидное) присоединение – корпус можно поворачивать относительно штока на угол до 90° (в ряде исполнений – до 360°) и фиксировать в любом удобном для считывания положении. Это особенно ценно при монтаже в стеснённых условиях.
Возможность гидрозаполнения силиконом ПМС‑50 – прибор поставляется «сухим» (готовым к заполнению) или заполненным (объём 130 мл). Заполнение доступно для диапазонов до +250 °C включительно. Эффекты:
Гасит вибрации и «дрожание» стрелки.
Предотвращает запотевание стекла при резких перепадах температур.
Защищает механизм от коррозии во влажной среде.
Увеличивает ресурс на насосах, компрессорах, двигателях.
Коррозионностойкое исполнение – корпус, кольцо и шток из нержавеющей стали 08Х18Н10. Устойчив к кислотам, щелочам, растворам солей, сероводородсодержащим средам.
Степень защиты IP65 – полная пыленепроницаемость, защита от водяных струй. Работает на открытом воздухе, в запылённых и влажных помещениях.
Многослойное безопасное стекло (триплекс) – ударопрочное, при разрушении не образует острых осколков.
Байонетное кольцо из нержавеющей стали – быстросъёмное крепление для обслуживания и поверки.
Диаметр корпуса 100 мм – оптимальный для считывания показаний.
Длина погружной части – от 64 до 300 мм (стандарт), возможно изготовление до 1600 мм (шаг 50 мм) – под заказ.
Резьба присоединения на штоке – G½ или M20×1,5 (стандарт).
Класс точности 1,5 – достаточен для большинства технологических задач.
| Параметр | Значение |
|---|---|
| Тип прибора | Биметаллический термометр |
| Исполнение | Универсальное (поворотно-откидной корпус) |
| Диаметр корпуса, мм | 100 |
| Класс точности | 1,5 |
| Диапазоны показаний, °C | –50…+50; –50…+100; –30…+50; 0…60; 0…100; 0…120; 0…160; 0…200; 0…250; 0…300; 0…350; 0…450; 0…500 |
| Длина погружной части, мм | 64, 100, 150, 200, 250, 300 (до 1600 под заказ) |
| Материал корпуса и штока | Нержавеющая сталь 08Х18Н10 |
| Степень защиты | IP65 |
| Стекло | Минеральное многослойное безопасное (триплекс) |
| Резьба присоединения | G½ или M20×1,5 |
| Рабочее давление (на штоке) | 10 МПа |
| Диапазон рабочих температур окружающей среды | –60…+60 °C |
| Гидрозаполнение | силикон ПМС‑50 (опция, объём 130 мл) |
| Межповерочный интервал | 3 года |
| Климатическое исполнение | УХЛ категории 1.1, группа Д2 |
| Параметр | Значение |
|---|---|
| Объём силикона ПМС‑50 | 130 мл |
| Цена заполнения | 140 руб. (с НДС) |
| Цена слива (при ремонте) | 420 руб. (с НДС) |
Важно: гидрозаполнение доступно только для диапазонов показаний до +250 °C. При заказе диапазонов выше 250 °C прибор поставляется «сухим».
Для работы в особо агрессивных средах или при высоком давлении могут быть установлены гильзы из нержавеющей стали (до 25 МПа) или цельноточеные гильзы (до 60 МПа). Гильза монтируется в трубопровод, а термометр вставляется в гильзу – это позволяет заменять прибор без остановки процесса и защищает его от химического и механического воздействия.
| Длина погружной части L, мм | Цена с НДС, руб. |
|---|---|
| 64 | 5 290 |
| 100 | 5 460 |
| 150 | 5 830 |
| 200 | 6 020 |
| 250 | 6 210 |
| 300 | 6 380 |
| Опция | Цена, руб. |
|---|---|
| Гильза из нержавеющей стали | под заказ |
| Цельноточеная гильза (60 МПа) | под заказ |
| Указатель предельных значений (нерж.) | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера) | 40 / 50 |
| Изготовление погружной части >300 мм (шаг 50 мм) | под заказ |
| Свидетельство / протокол поверки | 130 |
| Индивидуальный паспорт | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт без ГЗ | от 170 |
| Ремонт с ГЗ (со сливом) | от 315 |
| Гидрозаполнение (130 мл) | 140 |
| Слив силикона | 420 |
Химическая, нефтехимическая промышленность (кислоты, щёлочи, углеводороды, сероводород)
Машиностроение, компрессорные и насосные станции (вибрации, пульсации)
Энергетика (теплоносители)
Пищевая и фармацевтическая промышленность (с гильзой – для агрессивных моющих и дезинфицирующих растворов)
Поворотно-откидной корпус – ориентируйте шкалу в удобном направлении после монтажа, без демонтажа прибора.
Гидрозаполнение силиконом – устраняет «дрожание» стрелки, предотвращает запотевание стекла, продлевает ресурс.
Полная коррозионная стойкость – все детали из нержавеющей стали.
Степень защиты IP65 – можно эксплуатировать под открытым небом, в пыльных и влажных помещениях.
Многослойное безопасное стекло (триплекс) – ударопрочное, при разрушении не травмирует.
Долгий межповерочный интервал (3 года) – экономия на поверке.
Широкий выбор диапазонов и длин – под любую технологическую задачу.
